domingo, 21 de abril de 2013

Edificio de viviendas y equipamientos en Cuatro Caminos

Esta semana se ha presentado la primera propuesta para el solar dado en el barrio de Bellas Vistas. En esta primera aproximación he definido un complejo formado por tres volúmenes, dispuestos en forma de "Z".




El más alto albergaría la zona residencial, el de tamaño intermedio, dispuesto de forma oblícua, una casa de cultura, y el último volumen, el más bajo y alargado, una pequeña galería de puestos de artesanía.



Se ha pretendido conectar las tres calles que dan al solar, por ello debajo del edificio de cultura existe un pasadizo que permite atravesarlo. El resto del solar se destina a zona de parque, liberando grandes espacios en las zonas de los extremos del solar, invitando a adentrarse en él.

La idea proyectual en la que pretendo que se base mi propuesta es la del trabajo del ladrillo. Pretendo recuperar la construcción con ladrillo que tanto se ha explotado en los orígenes de este barrio, cuando comenzaron a construirse desde principios del siglo XX las colonias de viviendas obreras y que, dado su origen humilde, dejaron visto este material renunciando al uso de otros recubrimientos, intentando conseguir fachadas vistosas a través del trabajo de los distintos aparejos. Los edificios van a presentar una segunda piel, una fachada exenta que más que ser un mero adorno estético pretenderá investigar las posibilidades de habitar el límite de la edificación. De aquí en adelante se va a seguir investigando en la construcción con ladrillo, puesto que tiene que ser la base proyectual y debe de condicionar la conformación de los edificios, sus estancias, luces, huecos, etc.

Para la próxima entrega también se pretende continuar investigando posibilidades de ocupación mayores, intentando articular los grandes espacios que han quedado vacíos, sin renunciar por ello a una gran ocupación por parte del parque.

domingo, 14 de abril de 2013

PHOTO TIP nº 2----Recortar árboles en Photoshop


Continuando con mi intención de explicar alguna de las cosas que sé sobre fotografía y que son de aplicación para la carrera, presento hoy una entrada en la que se muestra cómo recortar un árbol de forma óptima para incluir en los fotomontajes.

El primer paso será hacer la foto. Para ello buscaremos un emplazamiento que nos permita hacer la foto a un árbol de tal manera que al menos su copa se presente con un cielo azul (con o sin nubes) de fondo. También se puede hacer con el cielo grisáceo de un día nublado, nos ahorraríamos los problemas de quitar los tonos azulados pero la iluminación del árbol seguro que sería más pobre. Este fondo es lo que nos va a permitir recortar bien el árbol, ya que si el fondo fuese heterogéneo sería una tarea muy complicada.



Una vez tenemos la foto la abrimos en Photoshop (Podéis coger esta misma foto que he tomado en el Retiro para seguir vosotros mismos el tutorial haciéndolo en casa). Nuestra intención va a ser la de crear una máscara de capa (en adelante mdc) valiéndonos de la foto que tenemos para poder recortar el árbol.

Comenzamos:
1- Duplicamos la capa de fondo (arrastrándola al iconito de nueva capa).
2- Imagen / Ajustes / Blanco y Negro. En la ventana que se nos muestra a continuación subiremos al 100% los valores de los cianes y de los azules. Con ésto conseguimos que estos colores se sobreexpongan completamente. El resultado que observamos es que la zona del cielo pasa de tener tonos grises a un blanco total. Si hubiese habido nubes estaríamos en la misma situación, pues sus sobras son azules, e igualmente quedaría todo el cielo blanco.



3- Ctrl + I (invertimos los colores)
4- La mdc que estamos generando ya va tomando un aspecto reconocible. Como sabemos, en una mdc el blanco total es lo que se ve al 100% y el negro total lo que queda oculto al 100%. En la copa de nuestro árbol aparecen ciertos tonos grises, lo que se traduciría en transparencias, y no tenemos la intención de que aparezcan hojas transparentes. para ello vamos a ir a Imagen / Niveles, y en la ventana que se nos muestra desplazaremos la flechita de más a la derecha hacia la izquierda. Con ésto conseguimos que las tonalidades claras se hagan más claras aún, transformándose los grises en blanco.


Antes de ajustar niveles

Tras aujstar niveles.
 5- Comenzamos a pintar con la herramienta de pincel, pintando de negro todo lo que no queremos que aparezca (todo lo que no es árbol) y en blanco todas las zonas que queremos recuperar para que se vean, por ejemplo el tronco y las ramas más gordas. El resto de la copa del árbol no se ha tocado.



Claro está que es preferible que el negro se adentre un poco en el tronco frente a la situación contraria, pues no queremos que aparezca nada del fondo.

6- Ctrl + A (seleccionar todo) y luego Ctrl + C (copiar). Por último Ctrl +D (deseleccionar).

7- Apagamos la capa en la que hemos estado trabajando y nos vamos a la de debajo, la original (el fondo).

8- Creamos una mdc con el icono:

9- Alt + Click en la mdc para meternos en ella y a la vez poder visualizarla. Como todo está visible lo veremos todo blanco.


Trabajando en la mdc

10- Ctrl + V (pegamos lo que hemos creado para convertirse en mdc).



11- Si queremos podemos eliminar la capa que duplicamos al principio

Ya está!. Sin más que pinchar en la imágen de la capa del fondo veremos el resultado, tenemos nuestro árbol recortado.



Ahora tenemos la opción de guardar el archivo en PSD (guarda las capas) o en PNG (no guarda las capas pero sí que conserva la transparencia del fondo).



INSERTAR EL ÁRBOL EN OTRA FOTO:

1- Para llevarnos el árbol recortado a otra imágen podríamos hacer click derecho en la mdc y dar a "aplicar mdc". Así ya lo tendremos recortado y lo podremos copiar y pegar en otro documento. No obstante no recomiendo esta opción puesto que no será modificable el recorte pues habremos perdido su mdc. Para hacerlo de una forma más versátil arrastraremos la capa entera a otro documento, con ello se nos copiará la imágen y su mdc.

2- Muy probablemente apreciaremos que existe una especie de aureola de color azulado entorno a las hojas y que contrasta contra nuestro fondo y que revela que antes había un cielo azul detrás de ese árbol:



Para corregirlo haremos los siguientes dos pasos:

2a) Pinchando sobre la mdc de nuestro árbol para trabajar en ella. Ahora utilizaremos la herramienta de subexponer:
Pintaremos sobre las zonas que consideremos que su selección ha sido menos rigurosa. En definitiva lo que estamos haciendo es hacer más oscuros los tonos grises que pudiese haber en las zonas de frontera entre el blanco y el negro de la mdc, consiguiendo que se ajuste más a las hojas y ramas. Observamos cómo la aureola se va remetiendo y desapareciendo. Puede ocurrir que queden demasiado recortadas las hojas y ramas (paso de negro total a blanco total en la mdc) y que tenga un aspecto un poco raro. Podemos utilizar entonces la herramienta de desenfoque:
Pintamos sobre los bordes duros, y se empezarán a suavizar (si nos excedemos puede volver a aparecer la aureola azul).

2b) Inevitablemente (a menos que tengamos una óptica de cámara muy buena y muy cara) seguirá existiendo un teñido azulado de las hojas (pero ya dentro de ellas) debido a que la imperfección de las lentes causa la llamada "aberración cromática". Para eliminar de forma definitiva esos tonos azules que resaltan contra nuestro fondo y que tanto nos molestan iremos a:  Imagen / Ajustes / Reemplazar color.
 Escogiendo el color del primer cuadrado pincharemos en nuestra imagen sobre ese tono azul que queremos eliminar y en el segundo cuadrado pincharemos sobre un tono de los más oscuros de las sombras de la copa del árbol (verde oscuro o marrón).



Observamos como toda la tonalidad azul desaparece:

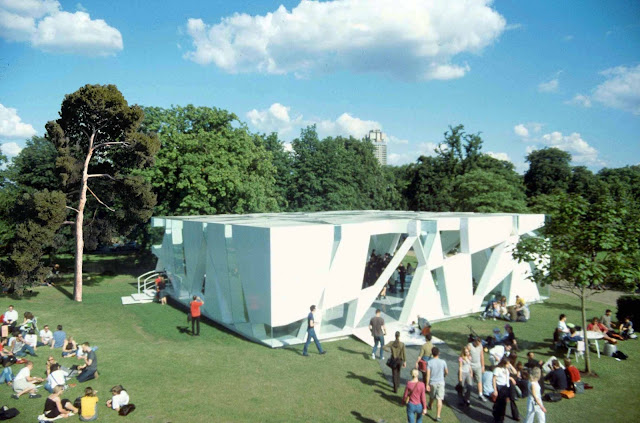

A continuación se muestra el resultado final. El objetivo es insertar el árbol en renders o fotos de maquetas, pero como no disponía de ninguna en condiciones he cogido una imagen de Google para mostrar la integración. Claro está que habrá que corregir el equilibrio de color o las curvas en función de la foto en la que queramos insertar el árbol, así como crear la sombra que arroja para intentar que quede lo mejor integrado posible.




 Espero que os sea de ayuda!. Cualquier duda podéis comentarla!.





EDIFICIO DE EQUIPAMIENTOS Y VIVIENDAS EN C/ LONDRES-VILLARROEL (BCN)


Arquitectos: Jaime Coll y Judith Leclerc
Premios: Premio IX Bienal de Arquitectura Española / Premio Ciudad de Barcelona 2006

Se trata de un edificio que surge de la revisión del Bloque Mediterráneo (Antonio Bonet, 1960) en el cual se explotaba la aparentemente intocable manzana cuadrada de esquinas achaflandas del plan de Cerdá, pretendiendo así que estas excepciones en la trama del ensanche de Barcelona puedan convertirse en norma. La intención de Bonet, presente también en el edificio de Coll y Leclerc, es la de recuperar el espíritu de permeabilidad presente en el proyecto original del Ensanche de Cerdá, pero de una manera revisada y actualizada, puesto que el plan Cerdá es del S.XIX, cuando no existía el tráfico rodado que existe ahora, y que actualmente convierte las aceras en espacios consteñidos. Por ello ambos proyectos plantean soluciones que liberaban espacio en los bajos del edificio para cederlo a los viandantes.

Edificio Mediterráneo (Bonet, 1960)

Edificio Mediterráneo (Bonet, 1960)

Edificio Mediterráneo (Bonet, 1960)

El edificio de Coll y Leclerc se encuentra situado ocupando uno de los pocos solares que quedaban libres en el ensanche.


 Plantea una ruptura de la característica manzana, incluyendo dos pastillas que se disponen paralelas.



El proyecto dispone dos volúmenes. El volumen exterior alberga las viviendas (45 viviendas de 45 m2), con unos bajos que combinan locales comerciales y accesos, y el interior, que alberga una escuela infantil y guardería, disponiendo de patio en la cubierta de su parte más baja. Los niños también gozan del patio interior de la parcela.





Coll y Leclerc consiguen que todas las soluciones programáticas coexistan y dialoguen. La apertura de un gran acceso lineal al colegio permite asumir la gran masa de niños que entran y salen de la escuela y que sería inasumible por las estrechas aceras.







Se juega con espacios llenos y vacios, alternando luces y edificación, trabajando como si de un código de barras se tratase, generando un espacio permeable, que relaciona el patio interior de la manzana con el exterior tanto física como visualmente. Las dos pastillas se encuentran escalonadas para permitir un buen paso de la luz a todas las edificaciones.




Los accesos a las viviendas se realizan mediante unas pequeñas pasarelas industriales que comunican el bloque con los pasillos exteriores en voladizo. Consiguen así crear una fachada profunda, que permirte al mismo tiempo dar acceso a las viviendas y su iluminación con luz natural.  La escasa profundidad de las viviendas (pórticos de 7,5 m) permite su total iluminación natural por ambas fachadas.













Las estancias de la escuela se encuentran segregadas según su nivel de iluminación.









Fuentes: El Croquis (nº 142)

sábado, 13 de abril de 2013

INTERNVENCIÓN EN SOLAR DEL BARRIO DE BELLAS VISTAS

Se pretende hacer una intervención en un solar situado entre las calles Tenerife y Pedro Barreda, en el barrio de Bellas Vistas.
La intervención debe de contemplar los aspectos:

LÚDICO
MEDIOAMBIENTAL
RESIDENCIAL
PRODUCTIVO

Se han repartido los estudios del área en función de estos aspectos entre los compañeros de clase. En mi caso se ha estudiado el panorama lúdico en las inmediaciones del solar.

En el plano se muestran las distintas actividades lúdicas de la zona, segregadas por tipologías según un color,  reflejando al mismo tiempo con la iconografía su dimensión y su actividad durante los ciclos dia-noche.
De la visita y la interpretación de la información en el plano se deduce que la oferta de actividades lúdicas o de ocio es reducida. Prácticamente la única oferta de ocio del entorno es una concentración de un gran número de bares, la mayoría de ellos bares latinos. Es por ello que el proyecto se encuentra muy abierto a plantear nuevas posibilidades para hacer ciudad en el emplazamiento dado, generando espacios que puedan dar cabida a una oferta más amplia que habrá que estudiar detenidamente.

Del resto de aspectos estudiados por los compañeros y expuestos en clase ha quedado de manifiesto que el barrio se encuentra aislado del eje de Bravo Murillo por el este, de la Avenida Reina victoria por el sur y de la zona residencial y de oficinas de Guzmán el Bueno por el oeste por tener características residenciales, culturales y comerciales radicalmente distintas. Se trata pues de una isla de edificios de antigüedades que en ocasiones llegan a ser de principios del siglo XX, que fueron colonias de clases trabajadoras de la gente que emigró del entorno rural a la ciudad de Madrid y que en la actualidad está ocupado por inmigración principalmente de origen latinoamericano. No existe una gran actividad comercial (probablemente debido a la proximidad del gran mercado de Maravillas) y no está dotada la zona de áreas verdes o parques, se trata tan solo de edificios de viviendas de unas dos o tres alturas. No existe mucho tráfico ni ruido en la zona, debido a la estrechez de las calles y la proximidad de grandes ejes de comunicación que pasan por Cuatro Caminos. De igual modo, al estar próxima la zona a estos ejes se encuentra muy bien comunicada por transporte público.

Para mayor información consultar los blogs de los compañeros, los cuales se encuentran vinculados a la derecha de este blog.
